При расчете деревянных перекрытий и кровельных конструкций недостаточно проверить только несущую способность балки. Элемент может выдерживать расчетную нагрузку без разрушения, но при этом иметь чрезмерный прогиб. Это приводит к заметной деформации перекрытия, появлению трещин в отделке, нарушению геометрии пола и ухудшению работы сопряженных конструкций.
Несущая способность и жесткость
Несущая способность показывает, выдерживает ли балка действующие нагрузки по прочности. При этом расчет по жесткости отвечает на другой вопрос, насколько сильно элемент прогнется под этой нагрузкой.
Для перекрытий и кровли оба условия одинаково важны. Балка может иметь достаточный запас по прочности, но оставаться слишком гибкой для конкретного пролета. Поэтому увеличение допустимой нагрузки не всегда означает, что конструкция будет комфортной и стабильной в эксплуатации.
От чего зависит величина прогиба
Основными факторами являются длина пролета, сечение балки, свойства древесины и величина нагрузки. Особенно сильно на результат влияет пролет. При его увеличении деформация возрастает значительно быстрее, чем сама длина элемента.
Также имеет значение высота сечения. Увеличение высоты балки обычно эффективнее для повышения жесткости, чем простое увеличение ее ширины. Поэтому подбор сечения должен выполняться расчетом, а не по принципу визуального запаса.
Почему большие пролеты требуют отдельного расчета
При небольших расстояниях между опорами требуемую жесткость получить проще. На больших пролетах даже прочный элемент может заметно деформироваться под собственной массой и эксплуатационной нагрузкой.

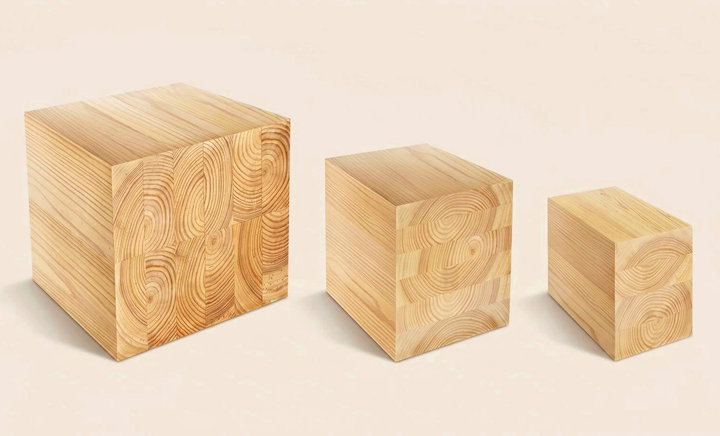

При подборе клеёных конструкционных балок для перекрытий, кровли и открытых пролетов необходимо учитывать не только расчетную несущую способность, но и допустимый прогиб для конкретной схемы работы элемента.
Постоянные и временные нагрузки
На балку одновременно действуют разные типы нагрузок. К постоянным относится собственная масса перекрытия, кровельного пирога, отделки и инженерных элементов. К временным относятся люди, мебель, снег и другие воздействия, величина которых меняется во времени.
Для кровельных конструкций особенно важна снеговая нагрузка. Для междуэтажных перекрытий существенное влияние оказывает эксплуатационная нагрузка от людей, мебели и оборудования.
Длительная деформация древесины
Дерево может постепенно увеличивать деформацию при продолжительном воздействии нагрузки. Поэтому прогиб через несколько лет эксплуатации способен отличаться от значения сразу после монтажа.
При расчете необходимо учитывать длительность действия нагрузки и влажностные условия. Если конструкция постоянно нагружена значительной массой, оценивать только кратковременную деформацию недостаточно.
Как прогиб влияет на перекрытие
Избыточная деформация может ощущаться как пружинистость пола. При движении людей перекрытие начинает восприниматься недостаточно жестким, даже если запас по прочности остается высоким.
Кроме того, деформация балки передается отделочным материалам. Возможны трещины в жестких покрытиях, нарушение стыков и изменение геометрии перегородок, опирающихся на перекрытие.
Особенности кровельных конструкций
В кровле прогиб влияет на форму скатов и работу покрытия. Значительная деформация может изменить положение отдельных элементов и создать дополнительные нагрузки в соединениях.
Особенно важно контролировать жесткость при больших пролетах, сложной геометрии и значительной снеговой нагрузке. Открытые балки дополнительно должны сохранять визуально ровную линию, поскольку деформация хорошо заметна в интерьере.
Почему нельзя увеличивать шаг балок без проверки
Увеличение расстояния между соседними балками уменьшает количество элементов, но повышает нагрузку на каждый из них. В результате может потребоваться большее сечение.
Оптимальный вариант находят расчетом. Иногда увеличение количества балок меньшего сечения оказывается рациональнее, чем применение небольшого числа массивных элементов.
Как выбирают сечение
Сначала задают расчетный пролет и определяют нагрузки. Затем подбирают сечение по прочности и отдельно проверяют деформацию. Если прогиб превышает допустимое значение, увеличивают высоту элемента, уменьшают пролет или изменяют конструктивную схему.
Также проверяют опорные зоны и соединения. Жесткая балка не решит проблему, если опора имеет недостаточную площадь или узел допускает нежелательное перемещение.
Что учитывать на стадии проекта
Размеры балок необходимо определять до изготовления домокомплекта и прокладки инженерных систем. От сечения и положения элементов зависят высота перекрытия, расположение коммуникаций и архитектура внутренних помещений.
Правильный расчет позволяет одновременно обеспечить прочность и ограничить деформации. Для перекрытий и кровель это принципиально, поскольку конструкция должна не только выдерживать нагрузку, но и сохранять заданную геометрию на протяжении всего срока эксплуатации.
